ОДНОФАЗНЫЕ ВИБРАЦИОННЫЕ ДВИГАТЕЛИ СЕРИЯ KVM-M

СЕРИЯ KVM-M

ОДНОФАЗНЫЕ ВИБРАЦИОННЫЕ ДВИГАТЕЛИ

Однофазные вибрационные двигатели Kem-P серии KVM-M 2-полюсные 3000 об/мин и 4-полюсные 1500 об/мин, варианты работы 50 или 60 Гц и однофазные промышленные электростанции мощностью от 0,15 квт до 0,50 квт, обеспечивающие центробежную силу от 28 кгс до 680 кгс – вибрационные двигатели. Однофазные вибрационные двигатели серии KVM-M имеют сертификаты ATEX II 2D Ext b IIIC T 120C Db и IP66 для применения во взрывоопасных средах с горючей и взрывоопасной пылью.

kem-p-vibrasyon-motorlari-uygulama-alanlari

Область применения

Вибрационные машины в целом, вибрационные грохоты, вибрационные конвейеры и экстракторы, прессовальные столы, литейные ковши, кипящие слои, спиральные элеваторы.

kem-p-vibrasyon-motorlari-teknik-ozellikler

Технические характеристики

• Центробежная сила от 28 кгс до 680 кгс
• 3000 об/мин, 1500 об/мин и 1000 об/мин
• Напряжение 180–230 В

kem-p-vibrasyon-motorlari-avantajlari

Преимущества

• Изоляция класса Н
• Механическая защита IP 66
• Рабочая температура окружающей среды от -30°C до +40°C
• Универсальные присоединительные размеры опоры
• Усиленная прочная конструкция опоры, литой корпус из алюминиевого сплава.
• Высококачественные подшипники
• ПТК (дополнительно)
• Дополнительные крышки из нержавеющей стали
• Антикоррозийная краска для пищевых продуктов.

kem-p-vibrasyon-motorlari-sertifikalar.

Сертификаты

• ATEX Ex II3 D

kem-p-vibrasyon-motorlari-uygulamalar

Приложения

• Уплотнение бетона
• Разгрузка биг-бэгов
• Наполнение биг-бэгов
• Сжатие биг-бэгов
• Круглые вибрационные грохоты
• Станция украшения
• Очистка фильтров
• Грузовики и промышленные автомобили
• Паркетные и блочные машины
• Очиститель манной крупы
• Вибросита
• Вибрационные полы для силосов
• Вибрационные экстракторы для силосов и бункеров
• Силосные транспортные средства
• Вибрационные столы для испытаний
• Вибрационный псевдоожиженный слой
• Вибрационные питатели
• Вибрационные гравиметрические сепараторы
• Питатели с вибрационной решеткой
• Вибрационные каналы
• Вибрационные сортировщики
• Вибрационные спирали
• Фильтр восстановления почвы
• Выбойные машины
• Вибросушилки
• Вибропрессы
• Вибросканирование

kem-p-vibrasyon-motorlari-sektorler

Отрасли

• Строительный сектор
• Энергетический сектор
• Системы и машины
• Сектор тяжелой промышленности
• Кормовой сектор
• Пищевая промышленность
• Сектор пластмасс и химии
• Экологические технологии

2 poles 3000 -50Hz / 3600 -60Hz

4 poles 1500 -50Hz / 1800 -60Hz

Model Type	Gövde Size	II 2D Sınıfı Class	Santrifüj Kuvveti Centrifugal Force ( Kg/F )	Santrifüj Kuvveti Centrifugal Force ( Kg/F )	Santrifüj Kuvveti Centrifugal Force ( KN )	Santrifüj Kuvveti Centrifugal Force ( KN )	(*)Statik Moment Statical Moment (Kgmm)	(*)Statik Moment Statical Moment (Kgmm)	Ağırlık Weight ( Kg )	Ağırlık Weight ( Kg )	Giriş Gücü Input Power ( W )	Giriş Gücü Input Power ( W )	Nominal Akım Nom. Current ( A )	Nominal Akım Nom. Current ( A )	IA / IN	IA / IN
			50 Hz	60Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	220 V 50 Hz	115 V 60 Hz	50 Hz	60 Hz
KVM-30-01-M01	01	120°	52	53	0,511	0,520	4,9	3,7	4,3	3,8	150	110	0,46	0,92	2,30	2,70
KVM-30-01-M02	01	120°	78	71	0,748	0,697	6,1	4,9	4,5	4,4	180	150	0,68	1,35	2,50	2,90
KVM-30-01-M03	01	120°	165	132	1,601	1,295	15,2	9,1	4,7	4,5	200	160	0,73	1,46	3,30	3,30
KVM-30-01-M04	01	120°	228	220	2,299	2,158	21,3	15,2	5	4,7	220	160	0,73	1,46	3,30	3,30
KVM-30-02-M01	02	120°	325	290	3,153	2,845	29,9	20,0	8,5	8,1	300	300	1,15	2,80	3,50	3,60
KVM-30-02-M02	02	120°	460	434	4,444	4,258	40,0	30,0	9	8,6	380	450	1,70	3,50	3,50	3,50
KVM-30-03-M01	03-a	120°	680	679	6,475	6,661	65,6	46,9	15	12,2	510	500	2,10	4,50	4,00	4,00

(*) Working moment = 2x static moment

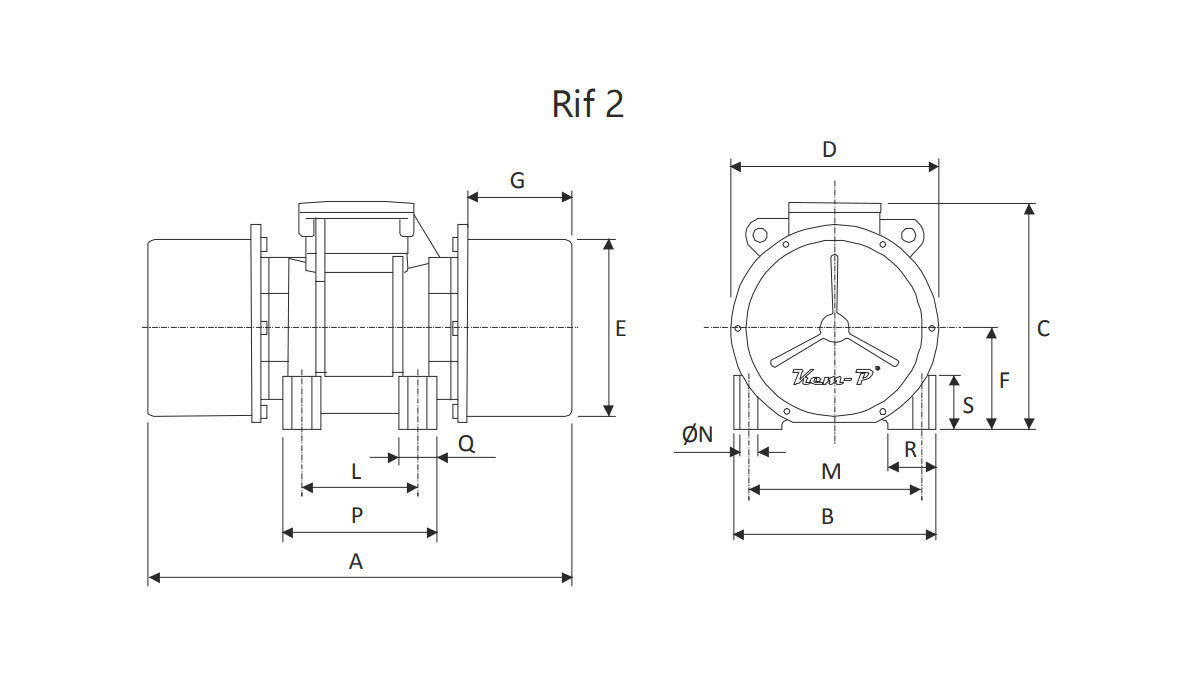

				Gövde Ölçüleri -Overall Dimensions (mm)
Model Type	Gövde Size	Rif	A	B	C	D	ØE	F	G	L	M	ØN	ØN	P	Q	R	S
KVM-30-01-M01	01	1	241	125	145	109	100	58	60,5	70÷74	106	8,75	4	90	23	23	23
KVM-30-01-M02	01	1	241	125	145	109	100	58	60,5	70÷74	106	8,75	4	90	23	23	23
KVM-30-01-M03	01	1	241	125	145	109	100	58	60,5	70÷74	106	8,75	4	90	23	23	23
KVM-30-01-M04	01	1	241	125	145	109	100	58	60,5	70÷74	106	8,75	4	90	23	23	23
KVM-30-02-M01	02	1	300	153	182	135	123	72	74,5	90	125	13.5	4	117	27	27	30
KVM-30-02-M02	02	1	300	153	182	135	123	72	74,5	90	125	13.5	4	117	27	27	30
KVM-30-03-M01	03-A	2	315	190	208	187	155	90,5	65	100÷105	140÷160	12	4	133	33	40	45

Model Type	Gövde Size	II 2D Sınıfı Class	Santrifüj Kuvveti Centrifugal Force ( Kg/F )	Santrifüj Kuvveti Centrifugal Force ( Kg/F )	Santrifüj Kuvveti Centrifugal Force ( KN )	Santrifüj Kuvveti Centrifugal Force ( KN )	(*)Statik Moment Statical Moment (Kgmm)	(*)Statik Moment Statical Moment (Kgmm)	Ağırlık Weight ( Kg )	Ağırlık Weight ( Kg )	Giriş Gücü Input Power ( W )	Giriş Gücü Input Power ( W )	Nominal Akım Nom. Current ( A )	Nominal Akım Nom. Current ( A )	IA / IN	IA / IN
			50 Hz	60Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	220 V 50 Hz	115 V 60 Hz	50 Hz	60 Hz
KVM-15-01-M01	01	120°	28	22	0,226	0,216	9,2	6,1	4,5	4,3	150	85	0,20	0,20	2,00	2,00
KVM-15-01-M02	01	120°	35	33	0,304	0,324	12,4	9,1	4,7	4,5	190	85	0,20	0,20	2,00	2,00
KVM-15-01-M03	01	120°	67	55	0,625	0,540	21,5	15,2	5,1	4,8	200	105	0,21	0,21	2,10	2,50
KVM-15-01-M03	02	120°	96	88	0,924	0,863	33,4	24,3	9,5	9	300	105	0,21	0,21	3,30	3,70
KVM-15-03-M01	03-a	120°	221	199	2,172	1,952	79,9	55,0	15,6	14,6	350	190	0,45	0,37	2,20	2,50

(*) Working moment = 2x static moment

			Gövde Ölçüleri - Overall Dimensions (mm)
Model Type	Gövde Size	Rif	A	B	C	D	ØE	F	G	L	M	ØN	ØN	P	Q	R	S
KVM-15-01-M01	01	1	241	125	145	109	100	58	60,5	70÷74	106	8,75	4	90	23	23	23
KVM-15-01-M02	01	1	241	125	145	109	100	58	60,5	70÷74	106	8,75	4	90	23	23	23
KVM-15-01-M03	01	1	241	125	145	109	100	58	60,5	70÷74	106	8,75	4	90	23	23	23
KVM-15-02-M01	02	1	300	153	182	135	123	72	74,5	90	125	13,5	4	117	27	27	30
KVM-15-03-M01	03-a	2	315	190	208	187	155	90,5	65	100÷105	140÷160	12	4	133	33	40	45
